岩﨑です。

会社で使っている三次元CADはとても便利ですが、

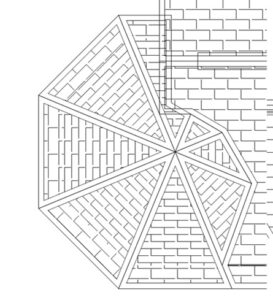

こんな多角形の屋根を描こうとすると､途端に使い勝手が悪くなります。

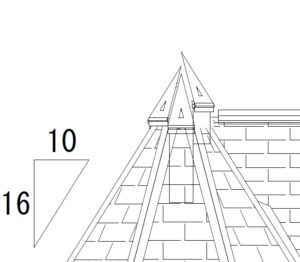

今回描きたかったのが、棟換気部材。

てっぺんに付いている､ノッポさんの帽子みたいな部分。

とりあえず適当に部材を配置して、

ずれずれの部材がきれいに合わさるよう少しずつ、数字を変えていきます。

時間はかかりましたが、パースまで綺麗にできました。

……と、CADに問題ありのように書いてますが、

正しい数値を入れさえすれば､綺麗な図面を作ってくれるので、

CADが喋ることが出来たら、

よっぽど計算も出来ない人間の方が使い勝手が悪いと言われそうです。
